El desafío de la complejidad en GitHub Actions

Si bien GitHub Actions es increíblemente potente para automatizar la CI/CD, los archivos de flujo de trabajo (YAML) tienden a inflarse a medida que crecen los proyectos.

Visualización de flujos de trabajo de GitHub Actions: comprensión de canalizaciones complejas

Intentar descifrar “qué trabajo se ejecuta después de cuál” o “¿hay una dependencia circular?” a partir de cientos de líneas de código lleva más tiempo del que imaginas.

Los beneficios de la visualización

Al mostrar un flujo de trabajo como un diagrama gráfico (DAG: Grafo Acíclico Dirigido), obtienes los siguientes beneficios:

  1. Visión general inmediata de todo el panorama: ve de un vistazo los límites entre los trabajos que se ejecutan en paralelo y los que lo hacen secuencialmente.
  2. Búsqueda de cuellos de botella: identifica los trabajos donde se concentran las dependencias, lo que proporciona material para considerar cómo acelerar la canalización.
  3. Búsqueda de consenso dentro del equipo: comparte visualmente el flujo de despliegue con personas que no son desarrolladores (PM, QA, etc.).

Visualización con Mermaid.js

Mermaid.js es una biblioteca de código abierto que genera diagramas a partir de texto. El propio GitHub admite Mermaid, lo que permite representar diagramas dentro de Markdown.

graph TD
    Build --> Test
    Test --> Deploy
    Test --> Security-Scan

Simplemente escribiendo en este formato, puedes generar dependencias complejas como diagramas hermosos.

Un ejemplo concreto de revisión

En la configuración siguiente, deploy depende solo de test, así que puede continuar aunque lint falle.

jobs:
  lint:
    runs-on: ubuntu-latest
  test:
    runs-on: ubuntu-latest
  deploy:
    needs: [test]
    runs-on: ubuntu-latest

En un diagrama, lint aparece aislado, lo que facilita debatir “¿debería la comprobación de calidad ser un requisito previo del despliegue?”. Eso alimenta decisiones de diseño: si basta con cambiar el needs de deploy a [lint, test], o si conviene añadir un trabajo build para compartir artefactos.

Visualizar en DevToolKits

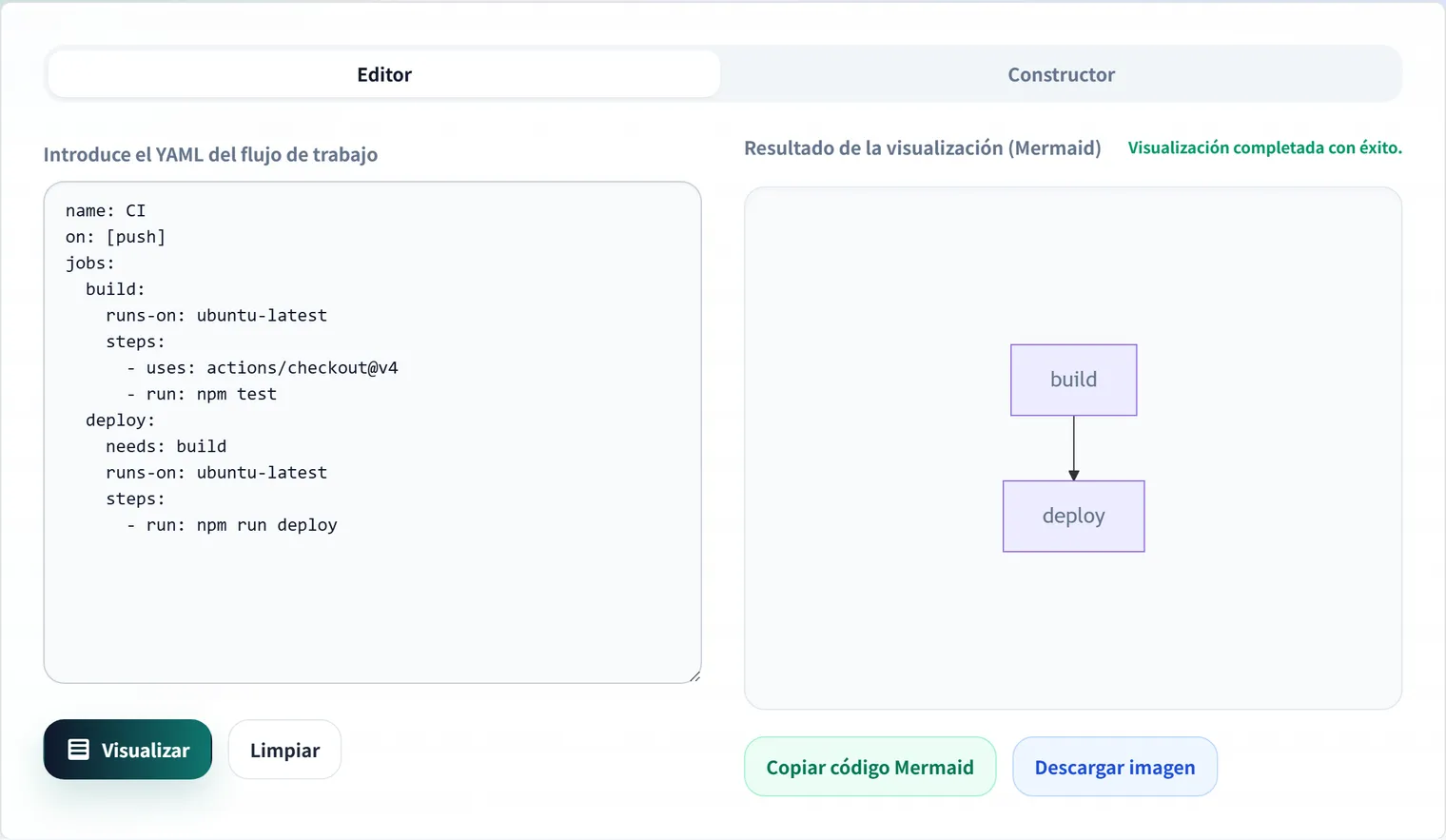

El Visualizador de GitHub Actions de DevToolKits convierte instantáneamente el YAML de tu flujo de trabajo en un diagrama con formato Mermaid con solo pegarlo.

Dado que funciona íntegramente dentro del navegador, puedes usar de forma segura archivos de flujo de trabajo confidenciales sin enviarlos nunca a un servidor.

💡 Consejo: cuando ocurra un error en una configuración de trabajo compleja, recomendamos convertirlo primero en un diagrama para volver a confirmar el orden de ejecución.

Preguntas frecuentes

¿Cómo se ejecutan los trabajos sin needs?

Los trabajos sin needs empiezan en paralelo cuando comienza el flujo de trabajo. Para controlar el orden, especifica la dependencia explícitamente con needs: [job-id]. En un diagrama, el límite entre los trabajos independientes y los secuenciales es obvio de un vistazo.

¿Qué pasa si las dependencias forman un ciclo?

Si needs forma un bucle (A depende de B, B depende de A), GitHub Actions no puede ejecutar el flujo de trabajo e informa un error. Los ciclos son difíciles de detectar en cientos de líneas de YAML, así que visualizarlo como un DAG (grafo acíclico dirigido) ayuda.

¿Es seguro pegar el YAML del flujo de trabajo en una herramienta externa?

Los flujos de trabajo pueden contener nombres de secretos y destinos de despliegue. El Visualizador de GitHub Actions procesa todo en tu navegador y nunca envía el YAML a un servidor, así que puedes diagramar esos archivos con seguridad.
