GitHub Actions の「複雑さ」という課題

CI/CDを自動化する GitHub Actions は非常に強力ですが、プロジェクトが成長するにつれてワークフロー（YAMLファイル）は肥大化しがちです。

GitHub Actions ワークフローの可視化：複雑なパイプラインを正しく理解する

「どのジョブの後にどのジョブが動くのか」「依存関係（needs）がループしていないか」を数百行のコードから読み解くのは、想像以上に時間がかかる作業です。

可視化がもたらすメリット

ワークフローをグラフィカルな図（DAG: Directed Acyclic Graph）として表示することで、以下のメリットが得られます。

  1. 全体像の即時把握: 並列実行されているジョブと、順次実行されるジョブの境界が一目でわかります。
  2. ボトルネックの発見: 依存関係が集中しているジョブを特定し、パイプラインの高速化を検討する材料になります。
  3. チーム内の合意形成: 開発者以外（PMやQAなど）とも、デプロイフローを視覚的に共有できます。

Mermaid.js を活用した可視化

Mermaid.js は、テキストから図を生成するオープンソースライブラリです。GitHub自体も Mermaid をサポートしており、Markdown 内で図を描画できます。

graph TD
    Build --> Test
    Test --> Deploy
    Test --> Security-Scan

このように記述するだけで、複雑な依存関係を美しい図として書き出すことができます。

レビューで見る具体例

次のような構成では、deploy が test だけに依存しているため、lint が失敗してもデプロイへ進む可能性があります。

jobs:
  lint:
    runs-on: ubuntu-latest
  test:
    runs-on: ubuntu-latest
  deploy:
    needs: [test]
    runs-on: ubuntu-latest

図にすると lint だけが独立して見えるため、「品質チェックをデプロイ条件に含めるべきか」を議論しやすくなります。deploy の needs を [lint, test] にするだけでよいのか、build ジョブを追加して成果物を共有するのか、といった設計判断にもつなげられます。

よくあるパイプライン構成のパターン

ワークフローを図にすると、実は数パターンの組み合わせでできていることが見えてきます。代表的なものを押さえておくと、図を読むスピードが上がります。

  • ファンアウト（並列展開）: build の後に test lint security-scan が同時に走る形。CI時間を短縮したいときの基本形です。
  • ファンイン（集約）: 複数のジョブが完了してから deploy に集約する形。needs: [build, test, lint] のように複数指定します。
  • マトリックス: strategy.matrix で同じジョブを複数バージョン・OSに展開する形。図では1ノードでも、実体は複数ジョブが並列で動きます。

図にしたときに「並列のはずが直列になっている」「集約すべき品質チェックが deploy の needs に入っていない」といったズレが見つかれば、それがパイプライン改善の起点になります。

DevToolKits で可視化する

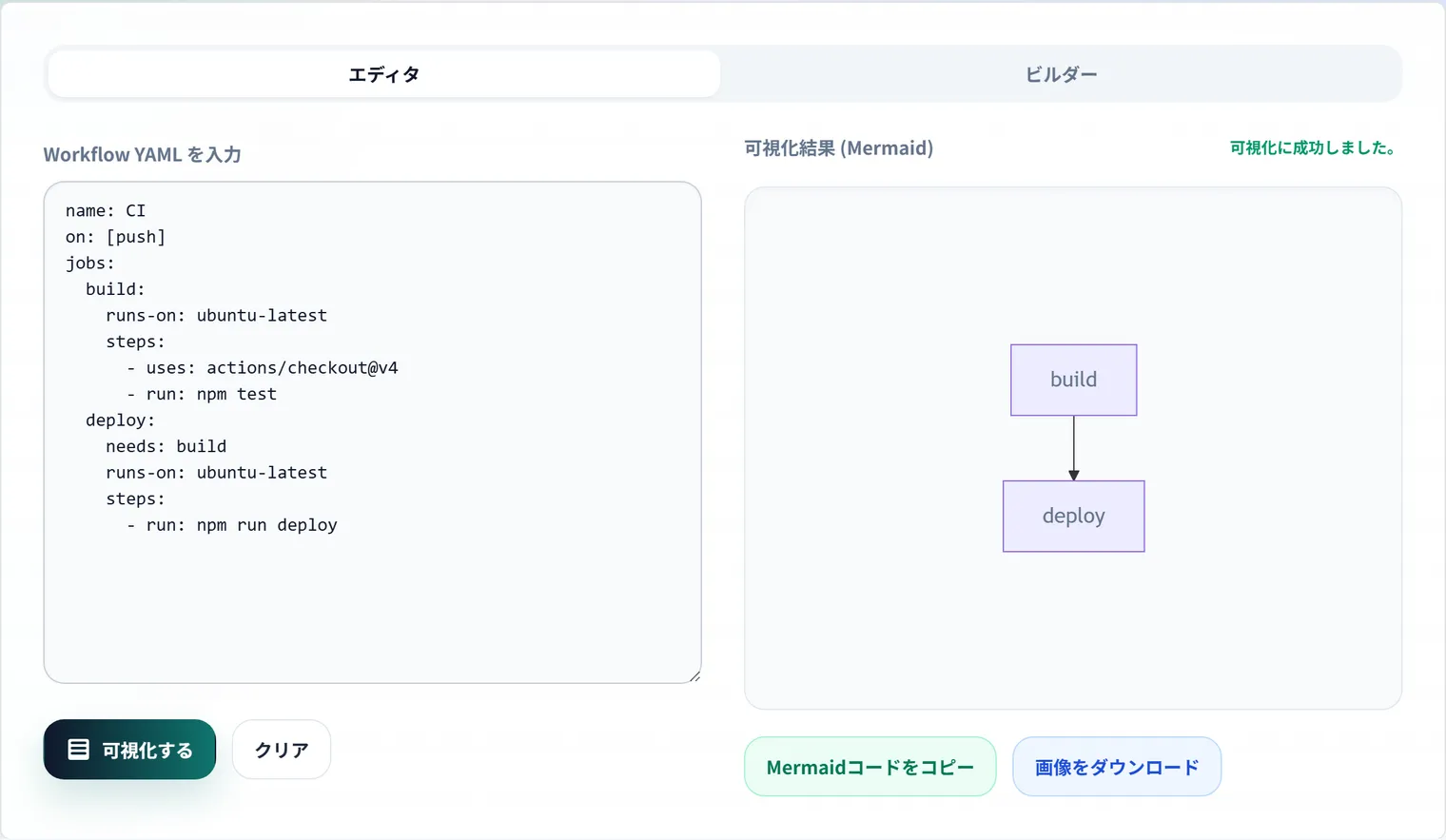

当サイトの GitHub Actions 可視化ツール は、お手持ちのワークフロー YAML を貼り付けるだけで、即座に Mermaid 形式の図に変換します。

ブラウザ完結で動作するため、秘匿性の高いワークフローファイルをサーバーに送信することなく安全に利用可能です。

複雑なジョブ構成でエラーが出た際は、まず図にして「実行の順番」を再確認するのがおすすめです。

よくある質問

needs を指定しないジョブはどう動きますか？

needs を持たないジョブは、ワークフロー開始と同時に並列で実行されます。順番を制御したい場合は needs: [job-id] で依存先を明示します。図にすると、独立して走るジョブと直列のジョブの境界が一目でわかります。

依存関係が循環しているとどうなりますか？

needs がループ（AがBに、BがAに依存）していると、GitHub Actionsはワークフローを実行できずエラーになります。数百行のYAMLでは循環を見つけにくいため、DAG（有向非巡回グラフ）として可視化して確認するのが有効です。

ワークフローYAMLを外部ツールに貼っても安全ですか？

ワークフローにはシークレット名やデプロイ先などの情報が含まれることがあります。GitHub Actions可視化ツールはブラウザ内で処理が完結し、YAMLをサーバーへ送信しないため、こうしたファイルでも安全に図示できます。

マトリックスビルドはどう表示されますか？

strategy.matrix で複数の組み合わせに展開されるジョブは、定義上は1つのジョブのため、図でも1つのノードとして表示されます。実行時には組み合わせの数だけ並列にジョブが走る点を念頭に置いてください。依存関係（needs）の流れを把握する目的なら、1ノードで表現されていても十分に役立ちます。
